Ποιους βασικούς παράγοντες σχεδιασμού πρέπει να αξιολογήσετε όταν επιλέγετε χαλύβδινες σκάλες για βιομηχανική υποδομή;

Οι βιομηχανικές εγκαταστάσεις απαιτούν συνεχώς σταθερές, αξιόπιστες διαδρομές κατακόρυφης κίνησης για χειριστές που εκτελούν συνήθεις ελέγχους εξοπλισμού, επισκευές εξαρτημάτων και παρακολούθηση συστήματος γενικής χρήσης. Χωρίς κατάλληλα σχεδιασμένο υλικό κατακόρυφης πρόσβασης, το προσωπικό αντιμετωπίζει αυξημένους κινδύνους κατά τις εργασίες αναρρίχησης, ειδικά σε υψηλά ύψη ή σε υγρές, διαβρωτικές ζώνες λειτουργίας. Πολλές ομάδες μηχανικών δίνουν προτεραιότητα μόνο στην αντοχή της πρώτης ύλης, ενώ παραβλέπουν διασυνδεδεμένες παραμέτρους όπως η ανοχή μετατόπισης σκαλοπατιών, η συνέχεια του κλωβού φύλαξης και οι προδιαγραφές αγκύρωσης βάσης. Κάθε διάσταση αλληλεπιδρά για να καθορίσει τη συνολική λειτουργική ασφάλεια για τους τελικούς χρήστες. Σωστά σχεδιασμένοΧαλύβδινες σκάλεςεξισορροπήστε τη μηχανική ικανότητα φόρτισης, τη μηχανική ανθρώπινων παραγόντων και την περιβαλλοντική ανθεκτικότητα για να έχετε σταθερή απόδοση όλο το χρόνο.

1. Απαιτήσεις δομικής απόδοσης για βιομηχανικό εξοπλισμό κάθετης πρόσβασης

Η δομική απόδοση ξεκινά με πρωτεύουσες φέρουσες δοκούς που αποτελούν την κύρια ραχοκοκαλιά των κατακόρυφων συγκροτημάτων αναρρίχησης. Τα κοινά προφίλ δοκού περιλαμβάνουν χάλυβα γωνίας, χάλυβα καναλιού και τετράγωνους κοίλους σωλήνες, καθένας από τους οποίους επιλέγεται σύμφωνα με το συνολικό ύψος εγκατάστασης και τα αναμενόμενα λειτουργικά φορτία. Τα υψηλότερα ύψη αναρρίχησης απαιτούν ακατέργαστο απόθεμα βαρύτερου εύρους για να αντιστέκονται στην κάμψη και την πλευρική παραμόρφωση υπό το βάρος του χειριστή συν τα παρεμπίπτοντα φορτία που μεταφέρουν εργαλεία. Για εγκαταστάσεις που υπερβαίνουν τα έξι μέτρα σε συνολική κατακόρυφη εμβέλεια, η αναβάθμιση των προδιαγραφών διατομής δοκού καθίσταται κρίσιμη για τη διατήρηση της μακροπρόθεσμης δομικής ακαμψίας.

Το εσωτερικό καθαρό πλάτος ανάμεσα στις φέρουσες δοκούς επηρεάζει άμεσα την άνεση αναρρίχησης και την ασφαλή τοποθέτηση του χεριού. Η πιο ευρέως διαδεδομένη μέτρηση εσωτερικού χάσματος είναι περίπου τετρακόσια χιλιοστά, η οποία προσαρμόζει άνετα τις διαστάσεις του σώματος των ενηλίκων κατά την ανάβαση και την κάθοδο. Όπου αναμένεται ταυτόχρονη αναρρίχηση δύο ατόμων, μπορούν να σχεδιαστούν προσαρμοσμένα ευρύτερες διαμορφώσεις, αν και αυτό απαιτεί ειδικό δομικό υπολογισμό για τη διατήρηση της ακαμψίας της δοκού σε όλο το εκτεταμένο άνοιγμα.

• Τα κύρια φέροντα μέλη πρέπει να ανθίστανται στην πλευρική παραμόρφωση υπό στατικά και τυχαία δυναμικά φορτία που δημιουργούνται από το αναρριχητικό προσωπικό.
• Οι ενδιάμεσες πλατφόρμες ανάπαυσης γίνονται υποχρεωτικές όταν τα μεμονωμένα τμήματα συνεχούς αναρρίχησης ξεπεράσουν τα έξι μέτρα κατακόρυφου ύψους.
• Οι διαστάσεις της πλατφόρμας πρέπει να ικανοποιούν τα κατώφλια ελάχιστου πλάτους και να ενσωματώνουν συμμορφούμενα γύρω προστατευτικά κιγκλιδώματα για την πρόληψη των κινδύνων πτώσης σε σημεία θραύσης κατά μήκος της διαδρομής αναρρίχησης.
• Όλοι οι κύριοι δομικοί σύνδεσμοι πρέπει να διατηρούν τη μηχανική ακεραιότητα σε χιλιάδες κύκλους αναρρίχησης καθ' όλη τη διάρκεια ζωής του εξοπλισμού.

Οι πλατφόρμες ανάπαυσης προσφέρουν διπλή αξία: δίνουν στους χειριστές ευκαιρίες να ανακτήσουν τη φυσική τους αντοχή κατά τη διάρκεια μεγάλων αναρριχήσεων και τμηματοποιούν τις ψηλές διαδρομές συνεχούς αναρρίχησης σε ασφαλέστερα, διαχειρίσιμα τμήματα. Οι απαιτήσεις για το ύψος του προστατευτικού κιγκλιδώματος πλατφόρμας, την απόσταση μεταξύ του στύλου και της πλάκας κλωτσιού ακολουθούν τυποποιημένες οδηγίες ασφαλείας για την κάλυψη πιθανών κενών που ανοίγουν από πτώση. Όταν μια πλατφόρμα αποτελεί μέρος ενός σταθμού εργασίας στο επάνω άκρο των διαδρομών αναρρίχησης, ισχύουν πρόσθετοι κανόνες ύψους προστασίας για την περιμετρική προστασία γύρω από τα εκτεθειμένα άκρα εργασίας.

2. Στρατηγικές επιλογής υλικού και επιφανειακής επεξεργασίας για μακροπρόθεσμη υπηρεσία πεδίου

Οι επιλογές πρώτων υλών καθορίζουν τις βασικές μηχανικές ιδιότητες, ωστόσο η προετοιμασία της επιφάνειας καθορίζει σε μεγάλο βαθμό τη χρησιμοποιήσιμη διάρκεια ζωής σε εκτεθειμένα βιομηχανικά περιβάλλοντα. Διαφορετικά περιβάλλοντα λειτουργίας επιβάλλουν διακριτές απειλές: η συμπύκνωση υγρασίας, οι χημικοί ατμοί, τα αιωρούμενα σωματίδια και οι διακυμάνσεις της θερμοκρασίας επιταχύνουν τη μεταλλική υποβάθμιση εάν τα προστατευτικά φινιρίσματα δεν εφαρμόζονται επαρκώς. Οι εγκαταστάσεις εσωτερικών χώρων σε ξηρό περιβάλλον ενδέχεται να βασίζονται σε συστήματα βαφής ασταριού και τελικής στρώσης, ενώ οι εξωτερικές ή χημικά ενεργές εγκαταστάσεις εγκαταστάσεων συνιστούν ανεπιφύλακτα επεξεργασία γαλβανισμένου εν θερμώ. Θα πρέπει να τηρούνται στόχοι ελάχιστου πάχους στρώματος ψευδαργύρου για τα γαλβανισμένα φινιρίσματα για την επίτευξη αξιόπιστης αντιδιαβρωτικής απόδοσης σε πολυετείς κύκλους ανάπτυξης.

Πίνακας Αναφοράς Κοινού Συστατικού Υλικού

Τα υλικά των σκαλοπατιών περιλαμβάνουν συνήθως στρογγυλή χαλύβδινη ράβδο ή επίπεδα προφίλ από χάλυβα. Τα στρογγυλά χαλύβδινα σκαλοπάτια πρέπει να διατηρούν λείες επιφάνειες χωρίς γρέζια για να αποφευχθεί ο τραυματισμός των χεριών κατά τη λαβή. Οι επίπεδες παραλλαγές σκαλοπατιών από χάλυβα μπορούν να ενσωματώσουν αντιολισθητικές ράχες για να ενισχύσουν την επαφή τριβής. Η απόκλιση μεταξύ της απόστασης από κέντρο σε κέντρο γειτονικών σκαλοπατιών πρέπει να παραμένει αυστηρά ελεγχόμενη. Η υπερβολική διακύμανση διαταράσσει τον φυσικό ανθρώπινο ρυθμό αναρρίχησης και αυξάνει τον κίνδυνο παραπάτησης ή εσφαλμένου βήματος. Τα σκαλοπάτια πρέπει να εκτείνονται πέρα ​​από τις όψεις της μεγάλης δέσμης και να λαμβάνουν ασφαλή συγκολλημένα οριακά στοπ για την εξάλειψη των κινδύνων αποκόλλησης σκαλοπατιών υπό επαναλαμβανόμενη φόρτιση.

Η ποιότητα του συστήματος επίστρωσης επηρεάζει άμεσα τη συχνότητα συντήρησης. Το αντισκωριακό αστάρι δύο στρώσεων σε συνδυασμό με δύο βαφές φινιρίσματος σχηματίζει μια τυπική ροή εργασίας προστασίας με βάση το χρώμα για προστατευμένες εσωτερικές εγκαταστάσεις. Οι εγκαταστάσεις που εκτίθενται στο πεδίο επωφελούνται πολύ περισσότερο από τον γαλβανισμό εν θερμώ, ο οποίος δημιουργεί μεταλλουργικά συγκολλημένη θωράκιση ψευδαργύρου που καλύπτει κάθε επιφάνεια, συμπεριλαμβανομένων των κρυφών ρωγμών μέσα σε συγκολλημένα συγκροτήματα. Ο σωστός καθαρισμός της επιφάνειας πριν από τον γαλβανισμό ή τη βαφή είναι απαραίτητος για την επίτευξη σταθερής πρόσφυσης μεταξύ του μεταλλικού υποστρώματος και των προστατευτικών εξωτερικών στρωμάτων.

3. Εργονομική γεωμετρία και ενσωματωμένος σχεδιασμός χαρακτηριστικών ασφαλείας

Ο καλός εργονομικός σχεδιασμός ευθυγραμμίζει τις διαστάσεις του υλικού με τα μοτίβα κίνησης του ανθρώπινου σώματος, μειώνοντας την κόπωση του χειριστή ενώ ταυτόχρονα ενισχύει τη συνολική ασφάλεια του ιστότοπου. Η απόσταση σκαλοπατιών από κέντρο σε κέντρο αντιπροσωπεύει μία από τις πιο κρίσιμες εργονομικές παραμέτρους. Η τυπική βιομηχανική απόσταση βρίσκεται στα διακόσια πενήντα χιλιοστά, με το αποδεκτό εύρος να κυμαίνεται μεταξύ διακόσια και τριακόσια χιλιοστά. Τα αυστηρά όρια ανοχής διαστάσεων εμποδίζουν την ανομοιόμορφη τοποθέτηση σκαλοπατιών που μπορεί να προκαλέσει λάθη κατά τη διάρκεια εργασιών συντήρησης με γρήγορο ρυθμό.

Οι επιλογές αντιολισθηρής τροποποίησης αντιμετωπίζουν τους κινδύνους ολισθηρής επιφάνειας που προκύπτουν σε ζώνες εργασίας με υγρασία, επιρρεπή σε συμπύκνωση ή πιτσιλίσματα λαδιού. Οι διαθέσιμες επεξεργασίες περιλαμβάνουν ραβδώσεις σε επιφάνειες σκαλοπατιών, συγκολλημένες αντιολισθητικές χαλύβδινες λωρίδες ή ειδικά διαμορφωμένα στρώματα επίστρωσης υψηλής τριβής. Κάθε επιλογή αυξάνει την επιφανειακή τριβή για τα σημεία επαφής του παπουτσιού, μειώνοντας την πιθανότητα ολίσθησης όταν οι χειριστές φορούν τυπικά βιομηχανικά υποδήματα εργασίας. Τα έργα που βρίσκονται σε επίμονα υγρές συνθήκες θα πρέπει να δίνουν προτεραιότητα στις αντιολισθητικές βελτιώσεις ως αδιαπραγμάτευτα στοιχεία σχεδιασμού.

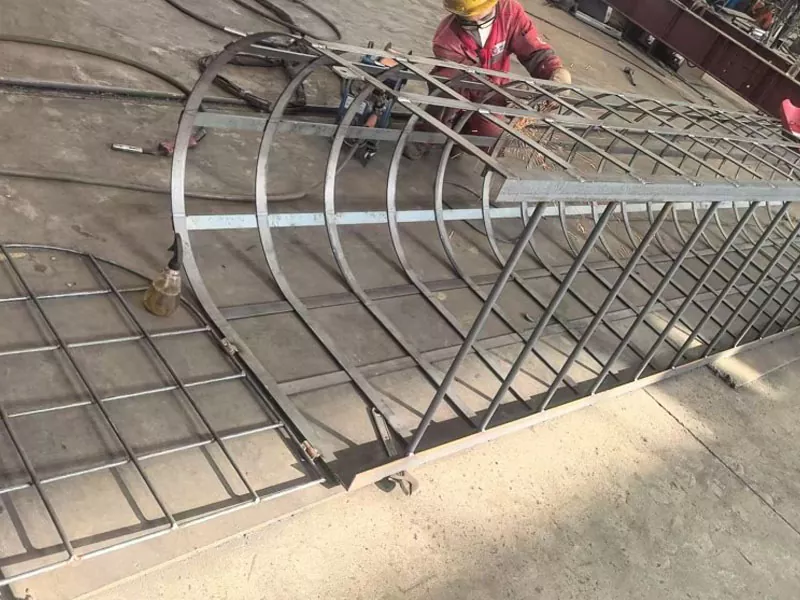

Οι κανόνες εγκατάστασης του κλωβού ασφαλείας ισχύουν όταν πληρούνται τα όρια ύψους αναρρίχησης. Η κυκλική διάμετρος του κλωβού, η οριζόντια απόσταση δακτυλίων και οι ποσότητες ράβδων κάθετης ενίσχυσης ακολουθούν τις καθιερωμένες προδιαγραφές ασφαλείας. Οι κλωβοί ασφαλείας πρέπει να λειτουργούν συνεχώς χωρίς κενά μέχρι τις πλατφόρμες ανάπαυσης ή τα ανώτερα σημεία τερματισμού. Οι κλωβοί μερικού ύψους δημιουργούν επικίνδυνες ζώνες μετάβασης όπου οι χειριστές χάνουν το περίβλημα συγκράτησης πτώσης στη μέση της διαδρομής ανάβασης. Κάθε σημείο ανοίγματος και μετάβασης στις διεπαφές πλατφόρμας πρέπει να λαμβάνει προσεκτική λεπτομέρεια, ώστε να μην υπάρχουν απροστάτευτα κενά που θα μπορούσαν να παγιδεύσουν άκρα ή να δημιουργήσουν ανοίγματα πτώσης.

Η γεωμετρία της σύνδεσης γείωσης στο κάτω άκρο λαμβάνει επίσης ιδιαίτερη προσοχή. Το κάτω σκαλοπάτι πρέπει να βρίσκεται εντός της καθορισμένης μέγιστης απόστασης πάνω από το έδαφος ή την επιφάνεια αναφοράς. Όπου στάσιμο νερό συσσωρεύεται τακτικά στις θέσεις εγκατάστασης, οι υπερυψωμένες δομές θεμελίωσης από σκυρόδεμα εμποδίζουν την άμεση συγκέντρωση νερού στα εξαρτήματα του βασικού μετάλλου. Οι διαστάσεις του μπλοκ θεμελίωσης πρέπει να πληρούν τους κανόνες ελάχιστου μεγέθους για σταθερή μεταφορά φορτίου σε δομές στήριξης εδάφους.

4. Προσαρμοσμένη προσαρμογή σύμφωνα με τις μοναδικές περιβαλλοντικές συνθήκες της τοποθεσίας

Δεν υπάρχουν δύο διατάξεις βιομηχανικών εγκαταστάσεων που να παρουσιάζουν πανομοιότυπους χωρικούς περιορισμούς. Οι υφιστάμενες κτιριακές κατασκευές, η διάταξη του κοντινού εξοπλισμού, τα εναέρια εμπόδια και τα εμπόδια στο επίπεδο του εδάφους επιβάλλουν περιορισμούς στον πραγματικό κόσμο στη γεωμετρία της εγκατάστασης. Οι προσαρμοσμένες μονάδες επιτρέπουν την προσαρμογή του συνολικού ύψους, του πλάτους της μονάδας, της απόστασης των σκαλοπατιών, της διάταξης του κλουβιού και της τοποθέτησης της πλατφόρμας ώστε να ταιριάζουν στα φυσικά όρια κάθε συγκεκριμένου έργου. Οι ροές εργασιών ώριμης παραγωγής υποστηρίζουν αυτά τα προσαρμοσμένα αποτελέσματα, ενώ παράλληλα συμμορφώνονται με τα βασικά όρια προδιαγραφών ασφάλειας.

Οι περιορισμοί χώρου εγκατάστασης συχνά επιβάλλουν συμβιβασμούς. Όταν ο πλευρικός διαθέσιμος χώρος είναι περιορισμένος, οι μηχανικοί εξετάζουν τις επιλογές προφίλ δοκού για να διατηρήσουν τη δομική αντοχή χωρίς να επεκτείνουν το συνολικό αποτύπωμα. Όπου εμφανίζονται έντονοι κραδασμοί από παρακείμενα μηχανήματα, τα σχέδια συναρμολόγησης εξετάζονται για τον μετριασμό των κινδύνων κόπωσης στα σημεία αγκύρωσης. Για τοποθεσίες με αυστηρούς τοπικούς ή περιφερειακούς ρυθμιστικούς κώδικες, τα σχέδια και οι παράμετροι κατασκευής ευθυγραμμίζονται με αυτά τα τοπικά πρότυπα για την ικανοποίηση των απαιτήσεων συμμόρφωσης.Χαλύβδινες σκάλεςπου παράγονται βάσει διεθνών προτύπων προδιαγραφών μπορεί να ικανοποιεί τις απαιτήσεις για διασυνοριακή ανάπτυξη βιομηχανικών έργων.

• Αξιολογήστε τη διάταξη του περιβάλλοντος εξοπλισμού για να εξαλείψετε τους κινδύνους σύγκρουσης μεταξύ του αναρριχητικού υλικού και των κινούμενων εξαρτημάτων μηχανημάτων.
• Λάβετε υπόψη τις τοπικές κλιματολογικές συνθήκες, συμπεριλαμβανομένων των βροχοπτώσεων, του σχηματισμού παγετού και των αερομεταφερόμενων χημικών παραγόντων κατά την επιλογή φινιρίσματος επιφάνειας.
• Ελέγξτε τα γύρω δομικά υποστρώματα για να επιβεβαιώσετε ότι τα σημεία αγκύρωσης τοίχου ή δοκού μπορούν να αντέχουν εφαρμοσμένα στατικά και δυναμικά φορτία από υλικό κατακόρυφης πρόσβασης.
• Προσαρμόστε την τοποθέτηση της πλατφόρμας ώστε να ταιριάζει με τα πραγματικά σημεία διακοπής εργασιών συντήρησης που ορίζονται στις ροές εργασιών λειτουργίας της εγκατάστασης.

Η προσαρμογή για συγκεκριμένο έργο δεν πρέπει ποτέ να παρακάμπτει τους θεμελιώδεις κανόνες γεωμετρίας ασφάλειας. Το πλάτος, η απόσταση των σκαλοπατιών, οι διαστάσεις του προστατευτικού κλωβού και οι τιμές ύψους προστασίας πλατφόρμας πρέπει να παραμένουν εντός των ορίων ασφαλούς λειτουργίας, ακόμη και όταν απαιτούνται συμβιβασμούς στον φυσικό χώρο. Οι ειδικευμένοι κατασκευαστές παράγουν λεπτομερή κατασκευαστικά σχέδια που τεκμηριώνουν κάθε προσαρμοσμένη διάσταση, έτσι ώστε οι ομάδες εγκατάστασης να εκτελούν τη συναρμολόγηση πεδίου ακριβώς όπως έχει σχεδιαστεί. Τα πακέτα σχεδίων υποστηρίζουν επίσης επιτόπιες τεχνικές επιθεωρήσεις που πραγματοποιούνται από αξιωματικούς ασφαλείας της εγκατάστασης.

5. Πρότυπα Κατασκευής Συγκολλήσεων και Αξιόπιστα Σχέδια Συναρμολόγησης

Η ποιότητα κατασκευής βασίζεται σε μεγάλο βαθμό στην ελεγχόμενη εκτέλεση συγκόλλησης. Οι συγκολλήσεις πλήρους διείσδυσης συνδέουν δοκούς σκάλας με σκαλοπάτια, πλατφόρμες και άλλα προσαρτημένα δομικά μέλη. Οι ελάχιστες τιμές ύψους συγκόλλησης σχετίζονται με το λεπτότερο πάχος συνδεδεμένου εξαρτήματος. Οι ραφές συγκόλλησης πρέπει να αποφεύγουν τη συμπίεση σκωρίας και ελαττώματα πορώδους που εξασθενούν την ακεραιότητα της άρθρωσης. Οι κρίσιμοι σύνδεσμοι υψηλής καταπόνησης ενδέχεται να απαιτούν μη καταστροφική επιθεώρηση ανίχνευσης ελαττωμάτων για την επικύρωση της εσωτερικής ποιότητας συγκόλλησης πριν οι τελικές μονάδες εγκαταλείψουν τις εγκαταστάσεις παραγωγής.

Οι μέθοδοι επιτόπιας τοποθέτησης εμπίπτουν σε δύο κύριες κατηγορίες: στερέωση με κοχλία διαστολής σε υπάρχοντα υποστρώματα ή σύνδεση σε προενσωματωμένες χαλύβδινες πλάκες που τοποθετούνται σε κατασκευές από σκυρόδεμα. Το πάχος της ενσωματωμένης πλάκας, η διάμετρος της ράβδου αγκύρωσης και το βάθος ενσωμάτωσης ακολουθούν όλες τις καθορισμένες απαιτήσεις ελάχιστου μεγέθους. Όταν τα μπουλόνια διαστολής χρησιμεύουν ως κύριοι συνδετήρες, πρέπει να τηρούνται τα όρια ποιότητας και διαστάσεων. Η κακή αγκύρωση αντιπροσωπεύει έναν από τους πιο συνηθισμένους κρυφούς κινδύνους αστοχίας για το υλικό κάθετης πρόσβασης. Ακόμη και τα άριστα κατασκευασμένα συγκροτήματα καθίστανται επικίνδυνα εάν οι συνδέσεις τοποθέτησης δεν μπορούν να μεταφέρουν τα φορτία με αξιοπιστία σε υποστηρικτικά κτιριακά υποστρώματα.

Τα συστήματα ποιοτικού ελέγχου της κατασκευής καλύπτουν πολλαπλές φάσεις παραγωγής. Η εισερχόμενη επιθεώρηση πρώτων υλών επαληθεύει τη σύνθεση και τις μηχανικές ιδιότητες του χάλυβα πριν από την έναρξη της κατασκευής. Οι επιθεωρήσεις κατά τη διαδικασία πραγματοποιούνται σε διαδοχικά στάδια παραγωγής, καταγράφοντας αποκλίσεις διαστάσεων ή ελαττώματα συγκόλλησης πριν προχωρήσουν τα εξαρτήματα μέσω των ροών εργασιών κατασκευής. Τα αρχεία επιθεώρησης αρχειοθετούνται για μελλοντική αναφορά για κάθε παρτίδα παραγωγής. Οι πιστοποιήσεις που ευθυγραμμίζονται με ευρέως αναγνωρισμένα βιομηχανικά πρότυπα επικυρώνουν συστήματα διαχείρισης παραγωγικών διαδικασιών.

Ένας εξειδικευμένος κατασκευαστής που παρέχει αυτές τις προσαρμοσμένες λύσεις μεταλλικής κατασκευής είναιLWY Μεταλλική Κατασκευή, η οποία παραδίδει μηχανικά συγκροτήματα μεταλλικών κατασκευών που συμμορφώνονται τόσο με εγχώρια όσο και με διεθνή πλαίσια προδιαγραφών. Το ολοκληρωμένο υλικό παραδίδεται μαζί με τα κατασκευαστικά σχέδια και τα έγγραφα καθοδήγησης συναρμολόγησης βήμα προς βήμα για την υποστήριξη τεχνικών ομάδων επί τόπου κατά τις εργασίες εγκατάστασης.

6. Συχνές Τεχνικές Ερωτήσεις

Κάθε έργο βιομηχανικής κάθετης πρόσβασης συνδυάζει γνώσεις δομικής-μηχανικής, εξέταση ανθρώπινων παραγόντων, στρατηγική κατά της διάβρωσης και επίγνωση των κανονιστικών προτύπων. Με τη συστηματική αναθεώρηση των προδιαγραφών της δοκού, της γεωμετρίας σκαλοπατιών, της συνέχειας του κλωβού ασφαλείας, των ροών εργασιών προστασίας της επιφάνειας και του σχεδιασμού αγκύρωσης, οι ενδιαφερόμενοι φορείς του έργου μειώνουν τους λειτουργικούς κινδύνους για το προσωπικό που λειτουργεί στο πεδίο. Στοχαστική προδιαγραφή τουΧαλύβδινες σκάλεςδημιουργεί μακροχρόνια υποδομή κάθετης πρόσβασης που ενσωματώνεται ομαλά στις συνολικές ροές εργασιών λειτουργίας της εγκατάστασης για δεκαετίες κύκλων υπηρεσίας.
