Πλατφόρμες για πλωτές υπεράκτιες ανεμογεννήτριες

Οι πλατφόρμες υψηλής ποιότητας για πλωτές υπεράκτιες ανεμογεννήτριες από την LWY Steel Structure είναι στιβαρές, δομικές λύσεις από χάλυβα ναυτιλίας, σχεδιασμένες για σκληρά λειτουργικά περιβάλλοντα ανοιχτής θάλασσας. Κατασκευασμένες με υψηλής αντοχής ανθεκτικό στη διάβρωση χάλυβα και βελτιστοποιημένη υδροδυναμική δομική σχεδίαση, οι πλατφόρμες προσφέρουν εξαιρετική σταθερότητα, αντοχή στον άνεμο και τα κύματα και απόδοση κατά της κόπωσης κάτω από πολύπλοκες θαλάσσιες συνθήκες.

Ενσωματώνοντας τεχνολογίες αντισκωριακής, αντιδιαβρωτικής και σεισμικής ενίσχυσης, οι υπεράκτιες αιολικές πλατφόρμες μας υποστηρίζουν σταθερή μακροπρόθεσμη λειτουργία πλωτών ανεμογεννητριών, αντιστέκοντας αποτελεσματικά στην κρούση του ωκεάνιου ρεύματος, στην ισχυρή δόνηση του ανέμου και στη διάβρωση του θαλασσινού νερού. Προσαρμοσμένες για υπεράκτια έργα ανανεώσιμων πηγών ενέργειας, αυτές οι πλατφόρμες χάλυβα απευθείας στο εργοστάσιο διαθέτουν υψηλή δομική ασφάλεια, μεγάλη διάρκεια ζωής και προσαρμόσιμες δομικές προδιαγραφές, πληρώντας αυστηρά διεθνή πρότυπα κατασκευής θαλάσσιας μηχανικής και υπεράκτιας αιολικής ενέργειας.

Προδιαγραφές προϊόντος

Προκλήσεις Θαλάσσιου Περιβάλλοντος

Αλάτι-Σπρέι Διάβρωση

Τα φορτία ατμοσφαιρικών αλάτων σε υπεράκτιες ζώνες ταξινομούνται C5-M, η πιο σοβαρή κατηγορία διάβρωσης στο ISO 9223. Ο απλός βαμμένος χάλυβας αποτυγχάνει μέσα σε λίγα χρόνια. Οι πλατφόρμες για πλωτές υπεράκτιες ανεμογεννήτριες απαιτούν πολυεπίπεδη προστασία από την αρχή.

Φόρτωση κυμάτων και κόπωσης

Οι πλωτές κατασκευές δεν σταματούν ποτέ να κινούνται. Τα κυκλικά φορτία από τα κύματα, τον άνεμο και τη λειτουργία της τουρμπίνας δημιουργούν τάσεις κόπωσης που απαιτούν ποιότητα συγκόλλησης και λεπτομέρεια σχεδιασμού πολύ πάνω από τα πρότυπα του κτιρίου.

Περιορισμοί πρόσβασης και συντήρησης

Το βάψιμο μιας πλατφόρμας σε απόσταση 20 χιλιομέτρων από τη θάλασσα μετράται σε ημέρες πλοίου και παράθυρα καιρού. Η αντιδιαβρωτική προστασία που εφαρμόζεται στο εργοστάσιο πρέπει να είναι η προστασία που διαρκεί.

Υλικά και Αντιδιαβρωτική Προστασία

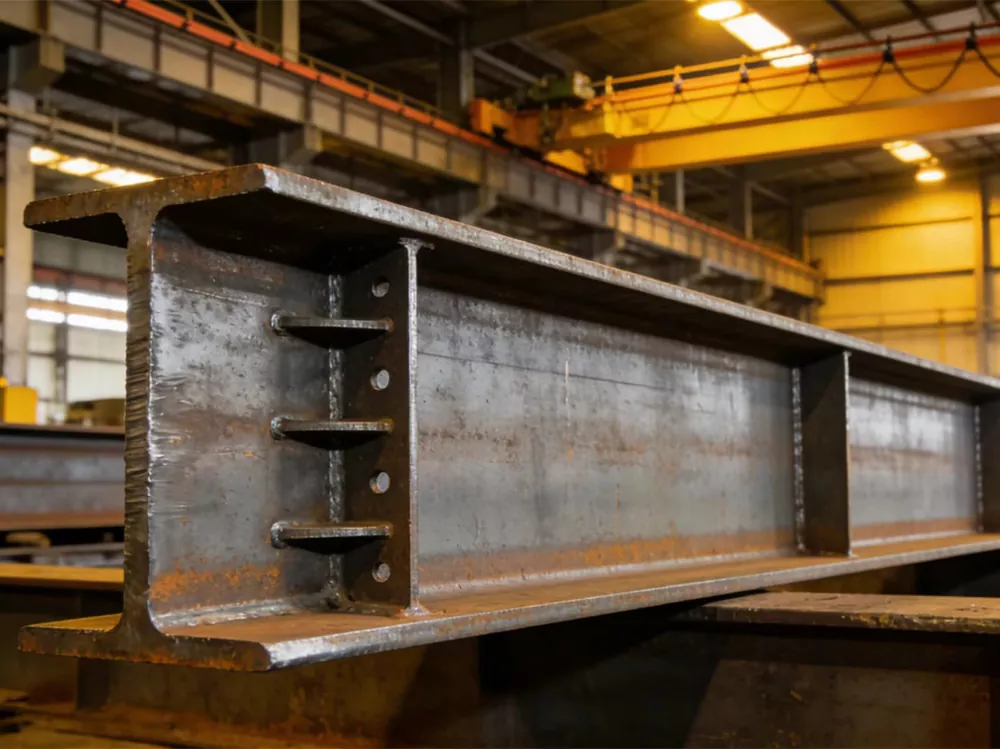

Ποιότητες χάλυβα

Οι πλατφόρμες για πλωτές υπεράκτιες ανεμογεννήτριες κατασκευάζονται από Q355B/Q355D, S355 ή ισοδύναμο δομικό χάλυβα θαλάσσιας ποιότητας με πιστοποιημένες ιδιότητες κρούσης για εξυπηρέτηση σε χαμηλές θερμοκρασίες, σύμφωνα με τις προδιαγραφές του έργου.

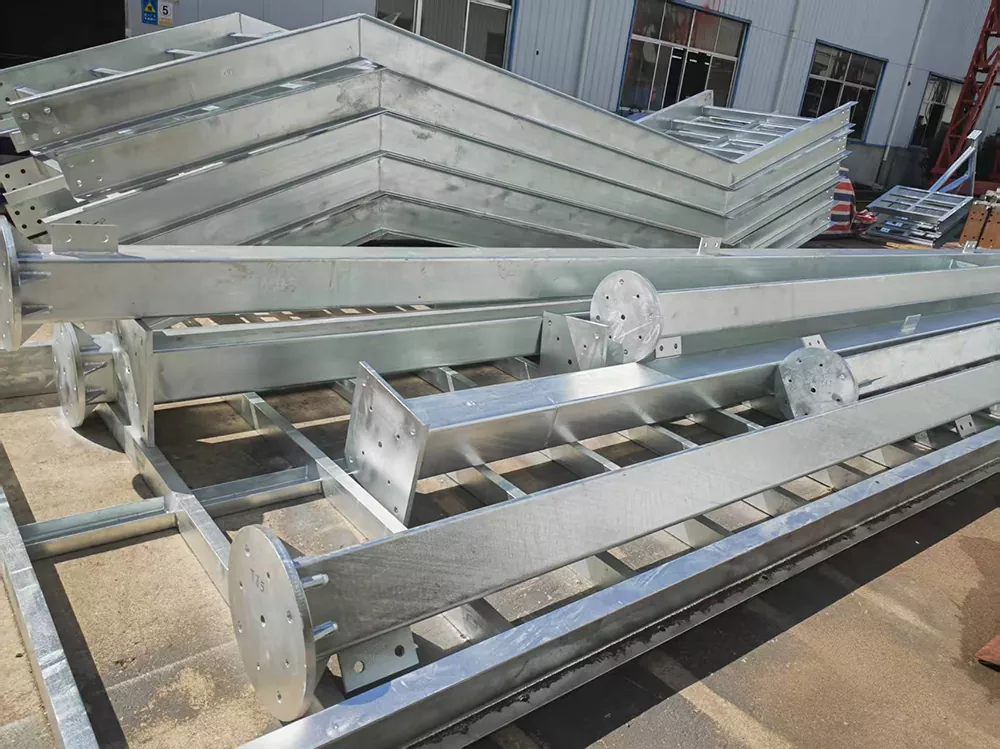

Γαλβανισμός εν θερμώ

Οι μικρότερες πλατφόρμες και οι διάδρομοι είναι γαλβανισμένοι εν θερμώ κατά ISO 1461 με ελάχιστο πάχος ψευδαργύρου 85 μm, παρέχοντας δεκαετίες προστασίας χωρίς συντήρηση στον θαλάσσιο αέρα.

Συστήματα Επικάλυψης

Οι μεγάλες πρωτογενείς κατασκευές λαμβάνουν ένα σύστημα θαλάσσιας επίστρωσης: αστάρι πλούσιο σε ψευδάργυρο, ενδιάμεσο εποξειδικό και φινίρισμα πολυουρεθάνης ή πολυσιλοξάνης, που εφαρμόζεται με ψεκασμό χωρίς αέρα μετά από αμμοβολή στο Sa 2.5.

Διεπαφή Καθοδικής Προστασίας

Τα εξαρτήματα που συνδέονται με βυθισμένες κατασκευές περιγράφονται λεπτομερώς ως προς τη συμβατότητα με τις θυσιαζόμενες ανόδους και τα συστήματα εντυπωσιακού ρεύματος, συμπεριλαμβανομένων των συγκολλήσιμων ανοδίων όπου καθορίζεται.

Ποιότητα Κατασκευής και Συγκόλλησης

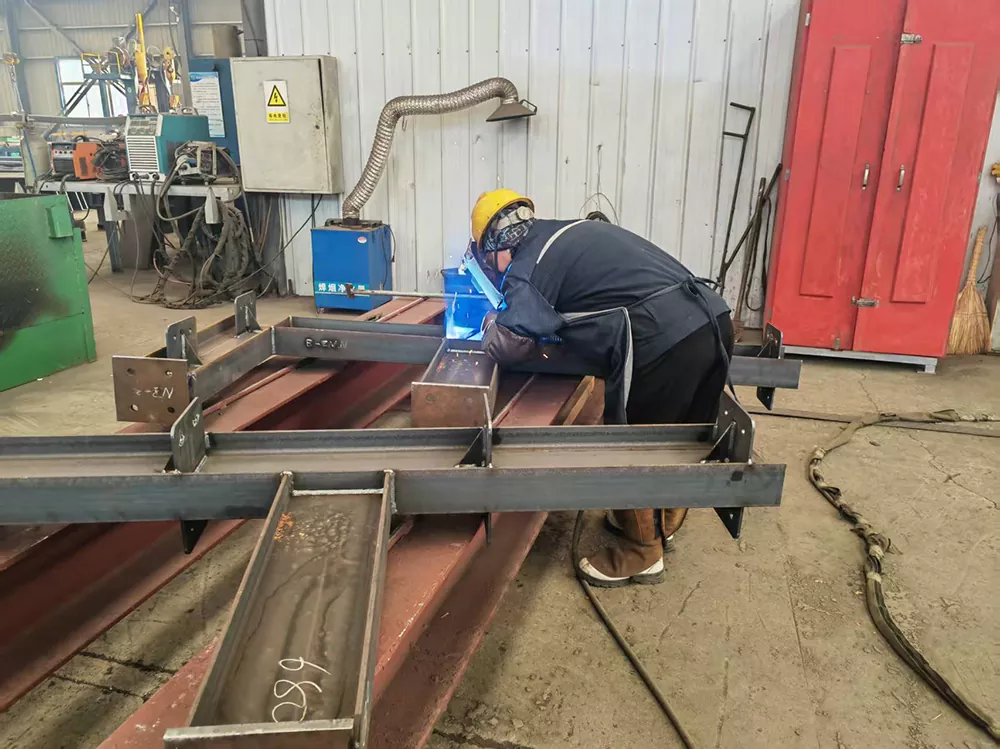

Συγκόλληση

Όλες οι συγκολλήσεις εκτελούνται από πιστοποιημένους συγκολλητές κατά EN ISO 9606 ή AWS D1.1, με διαδικασίες συγκόλλησης που έχουν πιστοποιηθεί πριν από την παραγωγή.

Μη καταστροφικές δοκιμές

Οι συγκολλήσεις στα πρωτεύοντα μέλη ελέγχονται 100% με υπερήχους ή ακτινογραφικά. Οι συγκολλήσεις φιλέτου ελέγχονται με μαγνητικά σωματίδια σε δειγματοληπτική βάση που συμφωνείται με τον πελάτη.

Έλεγχος διαστάσεων

Τα εξαρτήματα κατασκευής και τα εξαρτήματα ελέγχου διατηρούν κρίσιμες διαστάσεις, όπως η απόσταση μεταξύ των μπουλονιών και η επιπεδότητα της φλάντζας εντός αυστηρών ανοχών, έτσι η συναρμολόγηση στην υπεράκτια συναρμολόγηση συνδυάζεται χωρίς επανεπεξεργασία πεδίου.

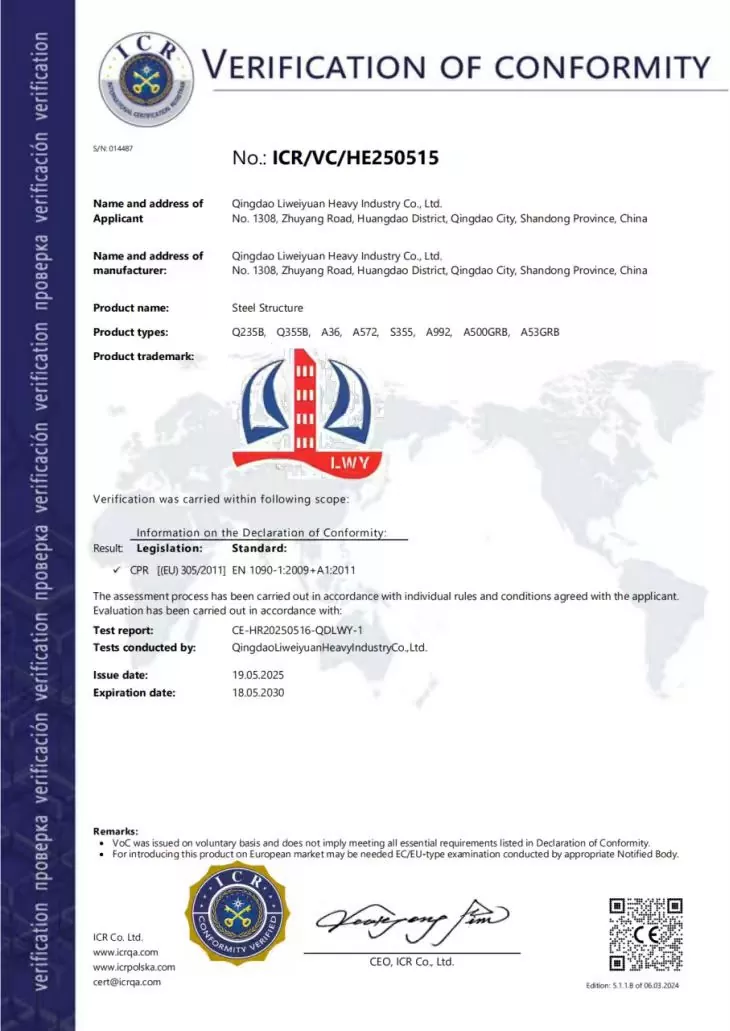

Πιστοποιήσεις & Πρότυπα Ποιότητας

Εφαρμογές

Η LWY Steel Structure κατασκευάζει πλατφόρμες για πλωτές υπεράκτιες ανεμογεννήτριες και σχετικά εξαρτήματα για:

1. Καταστρώματα σέρβις και συντήρησης στροβίλων

2. Μεταβατικές πλατφόρμες μεταξύ πύργου και πλωτής γάστρας

3. Πρόσβαση σε διαδρόμους, προσγειώσεις και συγκροτήματα προστατευτικών κιγκλιδωμάτων

4. Πλαίσια στήριξης εξοπλισμού για συστήματα πρόσδεσης και ελέγχου

5. Κατασκευές στήριξης ελικοφόρων και βάθρων γερανού (κατόπιν αιτήματος)

FAQ

Ε1: Ποιες ποιότητες χάλυβα χρησιμοποιείτε για πλατφόρμες για πλωτές υπεράκτιες ανεμογεννήτριες;

A1: Q355B/Q355D, S355 ή A572 ισοδύναμα με πιστοποιημένες ιδιότητες κρούσης χαμηλής θερμοκρασίας, επιλεγμένα σύμφωνα με τη βάση του σχεδιασμού του έργου. Παρέχονται πιστοποιητικά υλικού για κάθε πινακίδα και τμήμα.

Ε2: Πώς εφαρμόζεται η αντιδιαβρωτική προστασία;

A2: Οι επιφάνειες αμμοβολούνται σε Sa 2.5, στη συνέχεια επικαλύπτονται με ένα θαλάσσιο σύστημα ασταριού πλούσιου σε ψευδάργυρο, εποξειδικό ενδιάμεσο και φινίρισμα πολυουρεθάνης ή γαλβανίζονται εν θερμώ κατά ISO 1461 για μικρότερα εξαρτήματα. Το συνολικό πάχος του συστήματος συνήθως υπερβαίνει τα 240 μm.

Ε3: Μπορείτε να ανταποκριθείτε στις απαιτήσεις της ταξικής κοινωνίας;

A3: Το σύστημα κατασκευής και QC μας είναι ευθυγραμμισμένο με την πρακτική DNV, ABS και CCS και εργαζόμαστε σύμφωνα με τις απαιτήσεις συγκόλλησης και NDT που καθορίζει το έργο σας. Η έρευνα τρίτων είναι ευπρόσδεκτη σε οποιοδήποτε στάδιο.

Ε4: Ποια είναι η ικανότητα παράδοσης για υπεράκτια εξαρτήματα;

A4: Οι πλατφόρμες για πλωτές υπεράκτιες ανεμογεννήτριες παράγονται στο εργοστάσιό μας στο Qingdao, το οποίο έχει ετήσια ικανότητα επεξεργασίας άνω των 20.000 τόνων χαλύβδινων εξαρτημάτων και βρίσκεται 36 χιλιόμετρα από το λιμάνι του Qingdao, έτσι μεγάλες παρτίδες υπεράκτιων αποστέλλονται αποτελεσματικά δια θαλάσσης.

Ε5: Παρέχετε υποστήριξη εγκατάστασης;

A5: Παρέχουμε σχέδια συναρμολόγησης, σχέδια ανύψωσης και χάρτες συγκόλλησης και οι μηχανικοί μας υποστηρίζουν τη συναρμολόγηση στην υπεράκτια με απομακρυσμένη καθοδήγηση ή επιτόπια επίβλεψη, όπως απαιτείται.
